EZwing spojka Lucidity S150-QS150

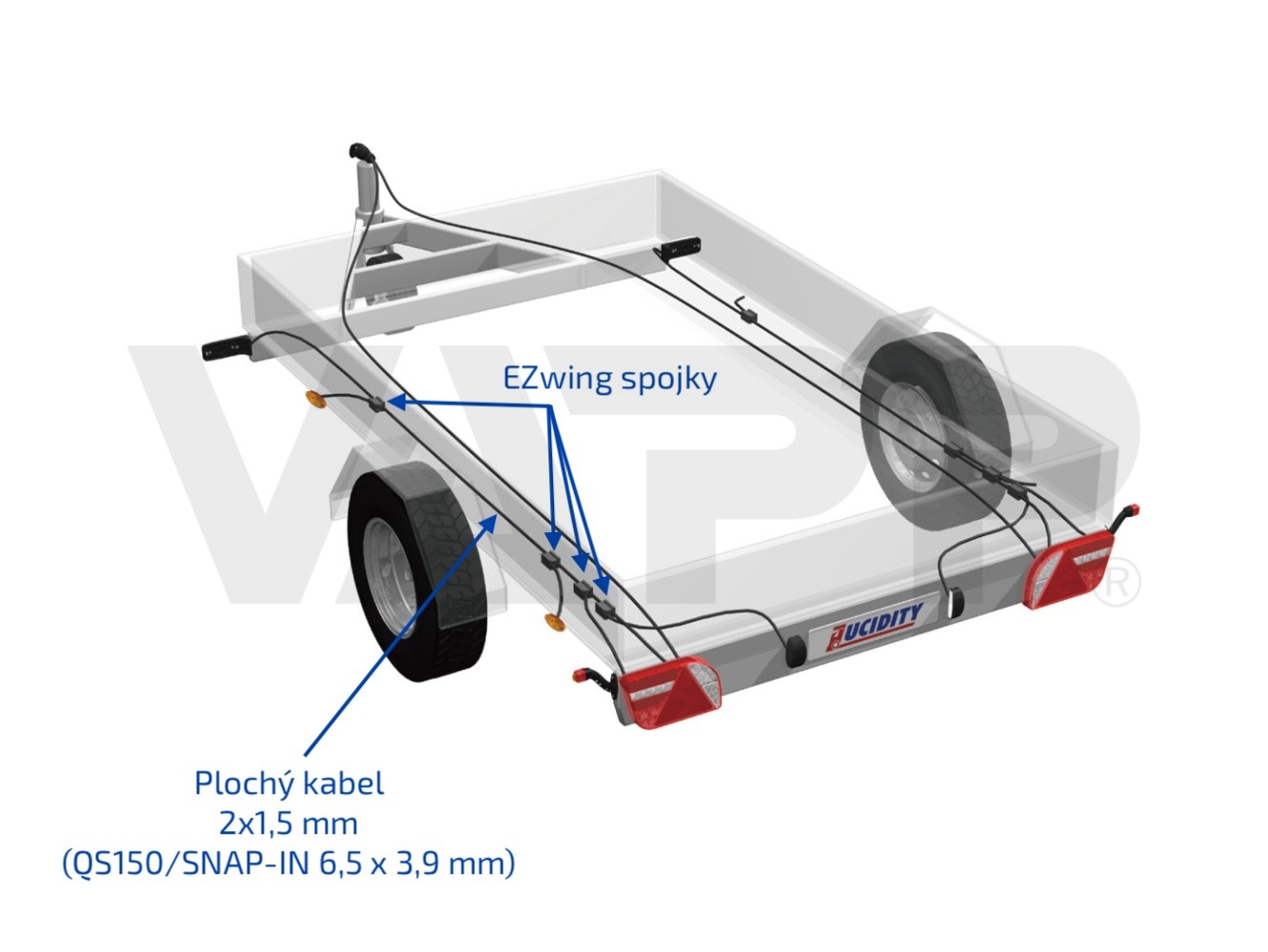

Spojka plochých kabelů Lucidity EZwing slouží k rychlému spolehlivému napojení speciálních plochých kabelů 2x1,5 mm² s obdélníkovým průřezem 6,5 x 3,9 mm. Ploché kabely o vnějším rozměru včetně izolace 6,5 mm x 3,9 mm jsou používané na kabelových svazcích jako pomocné vývody, na které lze v kterémkoliv místě napojit pomocí těchto nebo dalších kompatibilních spojek a koncovek obrysové svítilny, osvětlení registrační značky nebo další kabelové odbočky.

• Spojka EZwing je opatřena dvěma nožovými kontakty s těsněním.

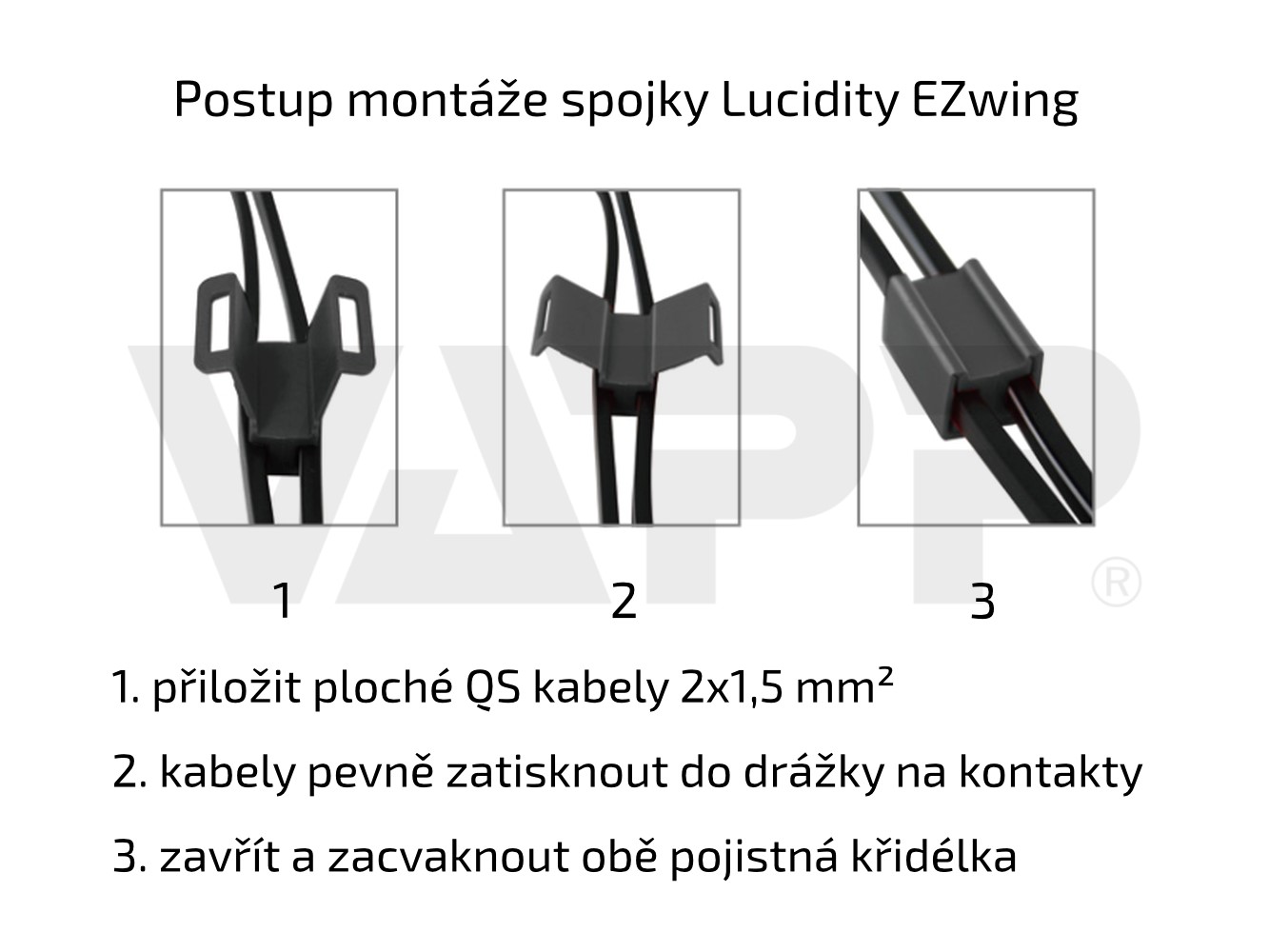

• Po silném namáčknutí kabelu do drážky spojky dojde propíchne nožový kontakt místně izolaci vodiče a podélně se zařízne mezi vlákna měděného vodiče, aniž by došlo k přerušení  žíly kabelu.
• Každý kontakt je opatřen měkkým těsněním, které se rozmáčkne okolo vpichu.
• Pojistná zaklapávací křidélka pak zajistí bezpečně plochý kabel v drážce.
• Výhodou spojky je snadné dodržení polarity spojených vodičů. Stačí přiložit oba ploché kabely označenou stranou na stejné straně, aby kontakty propojily vždy kladný pól s kladným a záporný se záporným.
• Většina plochých kabelů systému SNAP-IN/Quick snap/Jaeger a podobné má jednu stranu označenou bílou linkou nebo obdobným způsobem.
• Vodič bližší této označené straně se obvykle používá pro vedení kladného pólu elektroinstalace.
• V případě, že není vodič označený a je nutné dodržet správnou polaritu, je možné spojku namontovat nejprve na neoznačený vodič a na volných doposud nepoužitých kontaktech spojky zjistit polaritu měřením.
• Při použití na otevřených karoseriích doporučujeme pro zvýšení životnosti spoje ošetřit před montáží kontakty vazelínou na kontakty, případně zabalit spoj do vulkanizační pásky.
